대구 동구 백안동 단독주택 전기증설 사례｜전기차 충전기와 에어컨 추가 설치를 위한 부하 분석 현장

단독주택 전기증설은 새로운 전기 설비를 설치하기 전에 기존 계약전력과 분전반 회로 구성을 함께 확인해야 합니다. 이번 대구 동구 백안동 단독주택 전기증설 현장은 전기차 충전기 설치와 여름철 냉방 설비 사용 증가를 앞두고 전기 용량 점검을 요청받은 사례입니다. 처음에는 계약전력 부족으로 예상했지만, 현장 점검 결과 기존 회로에 고용량 설비가 집중되어 있는 것이 확인되어 계약전력 증설과 함께 전용회로 구성이 필요하다고 판단했습니다.

전기차 충전기 설치 전 주택 전기 상태 확인

고객 요청 내용은 주차 공간에 전기차 충전기를 설치하고, 기존에 사용 중인 시스템에어컨까지 안정적으로 사용할 수 있는지 확인해 달라는 내용이었습니다.

해당 현장은 약 12년 된 단독주택으로, 기존에는 일반 생활 전기와 냉방 설비 중심으로 전기를 사용하고 있었습니다.

주요 사용 설비는 다음과 같았습니다.

• 시스템에어컨

• 냉장고

• 인덕션

• 세탁기

• 일반 생활 가전

추가 예정 설비는 다음과 같았습니다.

• 전기차 완속 충전기

• 추가 에어컨

기존 계약전력은 6kW였으며, 추가 설비 사용을 고려해 12kW 증설 방향을 검토했습니다.

전기차 충전기는 장시간 일정한 부하가 유지되는 설비이기 때문에 기존 콘센트 회로에 연결하는 방식은 적합하지 않은 경우가 많습니다.

현장 도착 후 전기 인입 상태와 메인 분전반부터 확인했습니다.

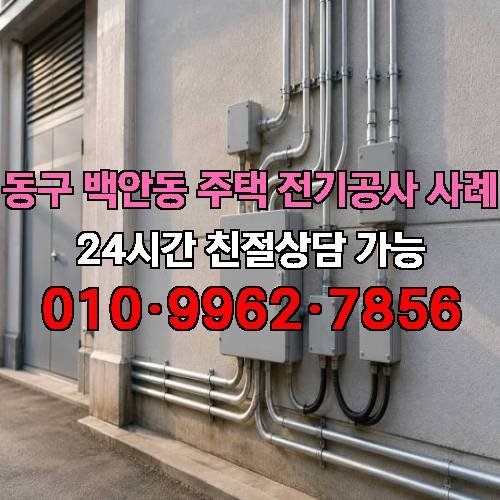

[공사 전 전기 인입 상태 확인]

분전반 내부 확인 후 기존 회로 부족 확인

분전반 내부를 확인해 보니 기존 조명과 콘센트 회로는 구분되어 있었지만, 추가되는 전기차 충전기를 위한 여유 회로는 부족한 상태였습니다.

차단기를 열어보니 기존 냉방 설비와 주방 설비 일부가 한쪽 회로에 집중되어 있었습니다.

처음에는 메인 차단기 용량 문제로 예상했지만, 실제 확인 결과 차단기 용량보다 기존 회로 배치가 더 큰 문제였습니다.

기존 배선은 케이블 포설 방식으로 구성되어 있었으며, 사용 전선 규격은 CV 10SQ로 확인됐습니다.

현재 생활 전기 사용에는 큰 문제가 없었지만 전기차 충전기와 에어컨을 동시에 사용하는 조건에서는 특정 회로에 부담이 발생할 가능성이 있었습니다.

[분전반 내부 회로 확인]

부하 계산으로 전용회로 필요 여부 판단

부하를 계산해 보니 기존 생활 부하에 전기차 충전기 사용량이 추가될 경우 최대 사용 시간대에는 기존 계약전력 범위를 초과할 가능성이 있었습니다.

전류를 측정해 보니 평상시 사용 상태에서는 정상 범위였지만, 냉방 설비 운전과 충전 설비 사용 조건을 고려하면 회로 분리가 필요한 상황이었습니다.

전용회로를 구성한 이유는 충전기처럼 지속적으로 전력을 사용하는 설비를 기존 생활 회로와 분리해 관리하기 위해서입니다.

기사 판단 결과 계약전력 증설과 함께 충전기 전용 MCCB 설치, 별도 배선 구성이 필요하다고 판단했습니다.

단순히 충전기 설치만 요청받았지만 현장 점검 결과 전기 공급 구조 개선이 우선 필요한 사례였습니다.

[전류 측정 및 부하 분석]

계약전력 증설과 충전기 전용회로 작업 진행

이번 대구 동구 백안동 단독주택 전기증설 작업은 거주 중인 상태를 고려해 생활 전기 사용 중단 시간을 최소화하는 방향으로 진행했습니다.

공사 범위는 다음과 같습니다.

• 계약전력 6kW → 12kW 증설

• 메인 차단기 점검

• 충전기 전용 MCCB 설치

• 전용 배선 신설

• 분전반 회로 정리

• 접지 상태 확인

기존 배선을 확인해 보니 이전에 추가된 설비들이 기존 회로에 연결되어 있었기 때문에 신규 설비는 별도의 전용회로로 구성했습니다.

배선 거리를 확인하고 전압강하를 고려해 전선 규격을 선정했으며, 충전기 설치 위치까지 안정적으로 전원을 공급할 수 있도록 배선 경로를 검토했습니다.

[전기차 충전기 전용 배선 작업]

절연저항과 충전 회로 시험 진행

전용회로 설치 후 신규 배선과 보호 장치 상태를 확인했습니다.

시험 항목은 다음과 같습니다.

• 절연저항 측정

• 전압 측정

• 전류 측정

• 차단기 동작 시험

• 접지 상태 확인

절연저항을 확인한 결과 신규 배선 구간은 정상 상태로 확인됐으며, 전압 측정에서도 기준 범위 내 공급 상태를 확인했습니다.

차단기 동작 시험을 통해 이상 전류 발생 시 보호 기능이 정상 작동하는지 확인하고 충전 설비 연결 조건을 점검했습니다.

[절연저항 측정]

공사 후 주택 전기 사용 환경 변화

공사 전에는 전기차 충전기 추가 설치 시 기존 생활 회로에 부하가 집중될 가능성이 있었습니다.

공사 후에는 충전기와 냉방 설비를 고려한 전기 구조로 변경하고, 고용량 설비는 별도 회로에서 관리할 수 있도록 구성했습니다.

단독주택 전기증설은 단순히 계약전력 숫자를 올리는 작업이 아니라 현재 사용하는 설비와 앞으로 추가될 설비를 함께 분석하는 과정입니다.

특히 전기차 충전기, 전기난방, 대형 냉방기처럼 지속 부하가 발생하는 설비는 설치 전 반드시 전기 용량 검토가 필요합니다.

[공사 후 분전반 상태]

단독주택 전기증설 후 관리 방법

전기차 충전기와 고용량 설비가 설치된 주택은 정기적인 전기 상태 확인이 필요합니다.

관리 시 확인할 부분은 다음과 같습니다.

• 충전기 사용 중 차단기 발열 확인

• 분전반 내부 변색 여부 확인

• 추가 전기제품 설치 전 부하 검토

• 전용회로 차단기 상태 확인

• 접지 상태 점검

대구 동구 백안동 단독주택 전기증설 사례처럼 새로운 설비를 추가하는 경우에는 먼저 기존 전기설비가 감당할 수 있는 범위를 확인해야 합니다. 설비 용량에 맞는 전용회로 구성이 되어 있어야 장기간 안정적인 전기 사용 환경을 유지할 수 있습니다.
