대구 달서구 송현동 단독주택 전기공사 사례｜노후 주택 누전 점검과 차단기 교체를 진행한 전기 개선 현장

단독주택 전기공사는 오래된 배선과 차단기 상태를 함께 확인해야 정확한 원인을 찾을 수 있습니다. 이번 대구 달서구 송현동 단독주택 전기공사 현장은 비가 오는 날 간헐적으로 차단기가 내려가는 문제가 발생해 누전 여부 점검을 요청받은 사례입니다. 처음에는 습기에 의한 단순 누전으로 예상했지만, 현장 확인 결과 노후된 외부 배선과 오래된 누전차단기 동작 불량이 함께 확인되어 차단기 교체와 배선 보수 작업이 필요하다고 판단했습니다.

반복되는 차단기 동작으로 전기 점검 요청

고객 요청 내용은 평소에는 전기를 사용하는 데 문제가 없지만 비가 오거나 습도가 높은 날 특정 차단기가 내려가는 현상이 반복된다는 내용이었습니다.

해당 현장은 약 35년 된 단독주택으로, 건축 당시 설치된 전기 배선 일부를 현재까지 사용하고 있었습니다.

기존 주요 사용 설비는 다음과 같았습니다.

• 냉장고

• 세탁기

• 에어컨

• 전자레인지

• 전기장판

외부 사용 설비는 다음과 같았습니다.

• 마당 조명

• 외부 콘센트

• 보일러실 전원

오래된 주택은 내부 배선뿐 아니라 외부 노출 구간의 절연 상태도 함께 확인해야 합니다.

현장 방문 후 차단기가 동작하는 회로를 추적하고 분전반부터 점검했습니다.

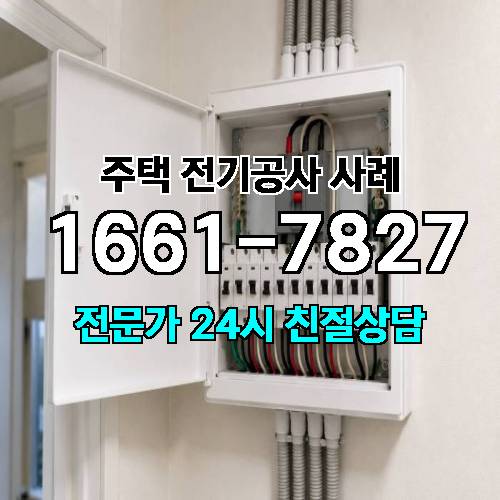

[공사 전 분전반 상태]

분전반 확인 후 누전 원인 추적

분전반 내부를 확인해 보니 기존 누전차단기는 장기간 사용으로 인해 교체 검토가 필요한 상태였습니다.

차단기를 열어보니 일부 회로는 과거 증설 과정에서 추가된 흔적이 있었으며, 회로 구분도 명확하지 않은 부분이 확인됐습니다.

처음에는 비 오는 날 발생한다는 점 때문에 외부 배선 누전만 예상했지만, 절연저항 측정을 진행한 결과 내부 회로 일부도 점검이 필요한 상태였습니다.

기존 배선을 확인해 보니 외부 보일러실로 연결되는 배선 구간에서 노후 흔적이 확인됐습니다.

특히 외부 환경에 노출되는 배선은 시간이 지나면서 피복 손상이나 습기 유입 가능성이 높기 때문에 별도 확인이 필요합니다.

[노후 배선 확인]

절연저항 측정으로 실제 문제 구간 확인

누전 원인을 찾기 위해 회로별 절연저항 측정을 진행했습니다.

절연저항을 확인한 결과 실내 생활 회로는 정상 범위였지만, 외부 설비 연결 회로에서 절연 상태가 낮아지는 구간이 확인됐습니다.

전류를 측정해 보니 평상시 사용 전류는 문제가 없었지만, 습기 조건에서는 누전차단기가 동작할 가능성이 있는 상태였습니다.

부하를 계산해 보니 전력 사용량 자체보다 오래된 배선과 보호 장치 상태가 주요 원인으로 판단됐습니다.

기사 판단 결과 단순히 차단기를 교체하는 것보다 문제가 확인된 외부 회로 보수와 누전차단기 교체를 함께 진행하는 것이 필요하다고 판단했습니다.

[절연저항 측정]

누전차단기 교체와 외부 배선 보수 작업

이번 대구 달서구 송현동 단독주택 전기공사는 문제가 발생한 회로를 중심으로 개선 작업을 진행했습니다.

공사 범위는 다음과 같습니다.

• 노후 누전차단기 교체

• 외부 배선 점검 및 보수

• 불량 연결부 개선

• 분전반 내부 정리

• 접지 상태 확인

기존 배선을 확인해 보니 외부 공간으로 연결되는 일부 구간은 장기간 사용으로 관리가 필요한 상태였습니다.

해당 구간은 절연 상태를 다시 확인하고 필요한 부분을 보수했습니다.

차단기 교체 시에는 기존 용량과 회로 특성을 확인한 후 적합한 보호 장치를 적용했습니다.

분전반 내부는 회로별 구분이 가능하도록 정리하여 이후 점검이 쉽도록 구성했습니다.

[차단기 교체 작업]

전기 시험으로 누전 개선 상태 확인

보수 작업 후 전체 회로 상태를 다시 확인했습니다.

시험 항목은 다음과 같습니다.

• 절연저항 측정

• 전압 측정

• 누전차단기 동작 시험

• 접지 상태 확인

• 회로별 전원 확인

절연저항을 확인한 결과 보수 구간은 정상 범위로 회복됐으며, 누전차단기 동작 시험에서도 정상 작동을 확인했습니다.

전압 측정 결과 각 회로에 안정적으로 전원이 공급되는 상태를 확인했습니다.

[차단기 시험 및 측정]

공사 후 주택 전기 사용 상태 개선

공사 전에는 특정 환경에서 차단기가 반복적으로 동작할 가능성이 있었으며, 정확한 원인을 확인하지 않은 상태였습니다.

공사 후에는 문제 회로를 확인하고 노후 보호 장치와 배선 상태를 개선하여 관리 가능한 전기 구조로 변경했습니다.

오래된 주택에서는 누전 문제가 발생했을 때 단순히 차단기만 교체하는 방식으로 접근하면 원인을 놓칠 수 있습니다.

실제 원인은 배선, 접속부, 외부 환경 등 여러 요소에서 발생할 수 있기 때문에 회로별 점검이 필요합니다.

[공사 후 분전반 상태]

오래된 주택 누전 예방 관리 방법

노후 주택은 정기적인 전기 점검을 통해 문제 발생 가능성을 줄이는 것이 좋습니다.

확인할 항목은 다음과 같습니다.

• 차단기 반복 동작 여부 확인

• 외부 배선 손상 확인

• 분전반 내부 변색 점검

• 오래된 콘센트 교체 여부 확인

• 접지 상태 확인

대구 달서구 송현동 단독주택 전기공사 사례처럼 누전 문제는 단순한 차단기 문제가 아니라 배선과 설비 상태를 함께 확인해야 원인을 찾을 수 있습니다. 오래된 주택일수록 전기 사용 환경 변화에 맞춰 정기적인 점검과 개선이 필요합니다.
